智能家居单火线电源解决方案

http://www.wuliannanjing.com 2019年02月02日

  单火线电源是智能开关(如触摸开关,无线遥控开关,Zigbee开关等)中最重要的组成部分,其核心技术就是单火线取电技术。

  单火线智能开关的控制示意图如下:

智能家居单火线电源解决方案

  单火线智能开关的技术难点:由于单火线开关取任意一点电都是要流过灯具的,所以当开关的耗电量大于约为220V/50uA左右的时候,当电量达到灯具内部电容充电需求的时候,形成瞬间电流,一个小功率W数灯,比如2W的LED,就势必出现闪烁。因为2W的灯,它点亮的电流很小=2W/220V=9mA。这就是俗称的“鬼火”,也就是灯具在关闭状态下的闪烁现象。

智能家居单火线电源解决方案

  对于需要远程控制的无线遥控智能开关,势必需要更多的电量,又要平衡“鬼火”问题,所以这个就是单火线取电的难点。开关工作时需要的瞬间电流至少要2mA(315MHz)或30mA(ZigBee). 所以对于电流需求偏大的ZigBee开关产品,单火线取电就更为困难。

智能家居单火线电源解决方案

  低功耗小功率电源主要应用于智能家居的执行单元(如智能开关,智能插座)或小型的控制器中,在此领域内应用的电源通常是AC/DC(DC/DC)小功率产品,最小的应用需求可能在1W以内,功能稍复杂的产品可能用到2W-5W的电源产品。对产品的要求有如下几个方面:

  (1)小体积,方便安装于标准外壳内;

  (2)超低功耗,降低产品的待机功耗或智能开关的“鬼火”现象

  (3) 效率高,发热低;

  (4)故障率低,质量稳定可靠是产品的首要因素。

  该系列产品为SIP4脚插针结构的超小型DC/DC(AC/DC)电源,其尺寸为L18*W9.5*H15.5mm,为业内该类型电源较小体积。其特点由于采用了先进的电路结构,成本得到了很好的控制,非常适合运用在智能开关等智能家居产品中大量广泛应用,目前已经成功应用于多个智能家居产品中,如智能插座(零火线)、智能开关(单火线)等。具体产品参数可以参考:

智能家居单火线电源解决方案

图a2引脚图

智能家居单火线电源解决方案

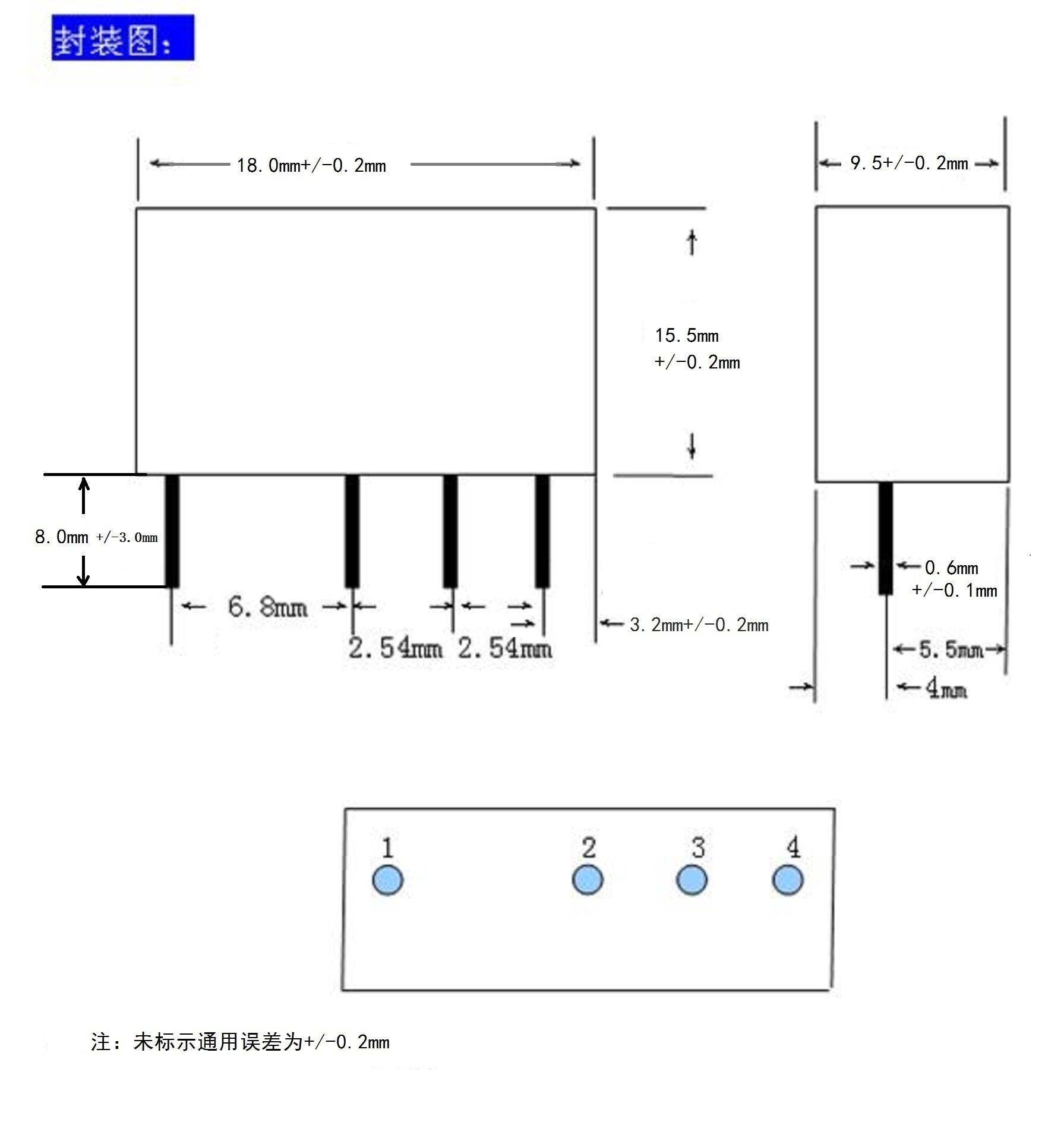

图a3封装尺寸图

  产品特点:

  ● 超宽输入电压:13-380VDC

  ● 输出保护功能:短路和过流保护

  ● 高效率:电源最大效率>65%;

  ● 大电流:输出最大电流200mA;

  ● 低功耗:输出空载时功耗小于5mW;

  ● 内部集成LDO电路:稳定输出5V电压(3.3V/3V),无需要外部另加稳压IC电路

  ● 超小体积:L18*W9.5*H15.5m

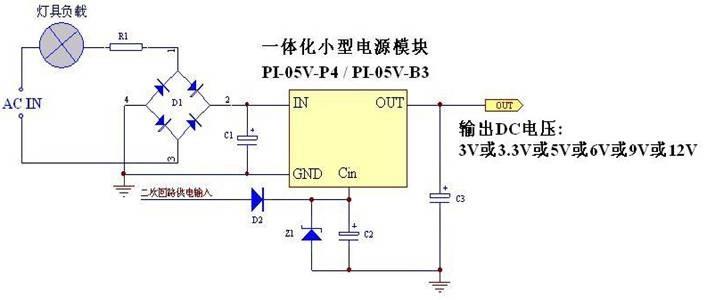

  单火线开关应用电路原理图:

智能家居单火线电源解决方案

  元件选择:

  R1限流电阻,具体需根据输入电压范围与输出电流而定.

  C1滤波电容,建议使用0.47uF-100uF电解电容,具体需根据输入电压范围与输出电流而定.

  C2选用47uF/25V电解电容。

  C3输出滤波电容,建议使用47uF-220uF.

  Z1对于12V以下输出模块最大不超过12V;对于12V输出模块最大不超过15V.

  注:如果对静态电流要求相对比较严的情况下,建议C1-C3尽量选用漏电流比较小的电容.
