最近一位国外网友在自己家中搭建了一套投影机为主体的家庭影院,在整个家庭影院的搭建中,这位网友全部自行设计图纸和风格,并且也遇到了这样那样的问题,不过经过不断的完善,最终搭建成功。这位网友的经验非常值得大家分享,相信会对有心自行搭建家庭影院的朋友有所帮助。我们不仅引用了这位网友的介绍,而且还对它的选择进行了技术上的分析,设计部分按照第一人称进行叙述、而其他部分则主要以图解为主。

整个工程开始之前,我得想好到底家庭影院放在房间的哪个位置,空间的大小直接影响影院的听觉效果,如何让听觉效果达到一种逼真的境地,选择好影院的空间是非常必要的。长方形的房间在调制音效的和谐方面能起到独特的作用,而我的整个房间周围都是玻璃幕墙,所以只有左边的墙壁适合放置投影屏幕,而且我得划出一块长方形的区域作为家庭影院的场地,但是如果在这里的话我就不得不处理三根麻烦的电缆管道。

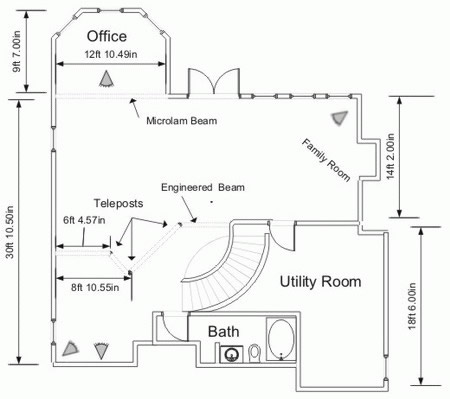

装修之前的房间平面图

装修之前的房间平面图

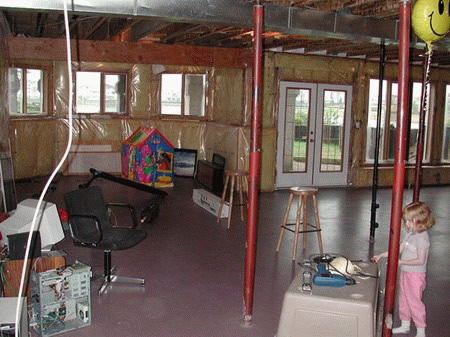

麻烦的三根管道

这就是那三根麻烦的管道,在我的工人已经就位的情况下,我还没有想好到底如何处理它们。

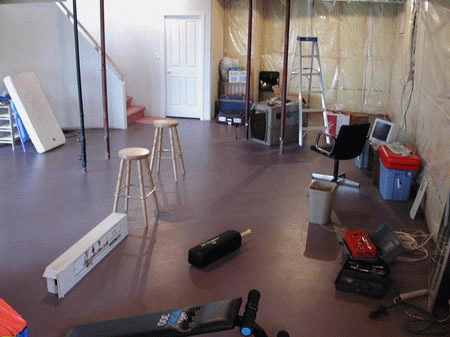

管道远景

管道远景

站在家庭影院的选址上回头看楼梯,好的设计不应该站在楼梯上的时候会看到空荡荡的墙壁或者直接看到我的家庭影院,这里的设计还是需要费一番心思的。

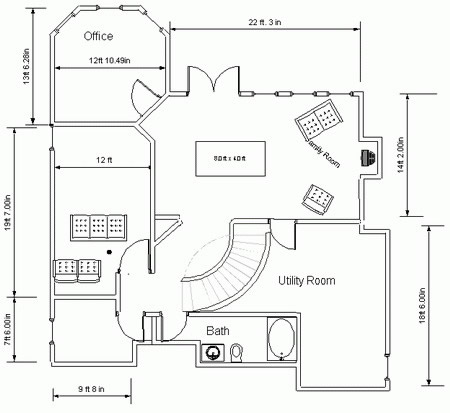

房间平面设计图

房间平面设计图

这是经过重新规划之后的房间平面图,我希望家庭影院可以更宽一些,但是这样它就会压迫其他房间的空间,要知道我的房间不仅仅需要一个家庭影院,其他房间也必须要有足够的空间。目前设计图上的家庭影院面积应该足够了。至于三根管道的处理,我必须给他们加上装饰,或者想办法弄成一个花生吊灯的造型,总之得把它们隐藏起来。

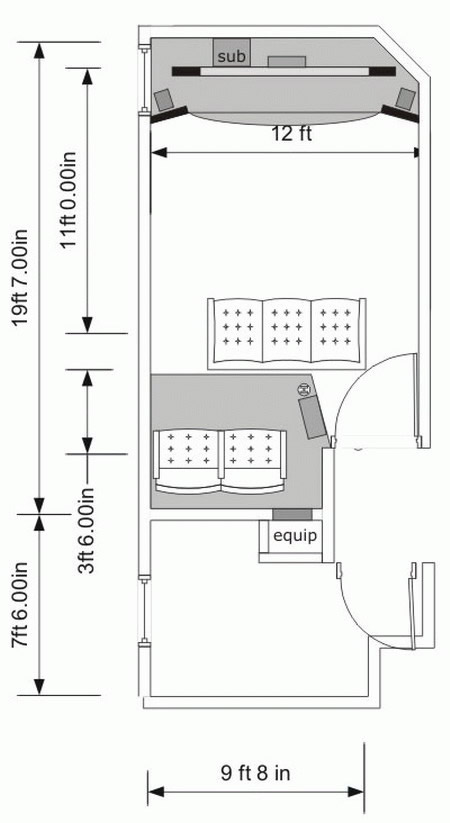

家庭影院平面图

家庭影院平面图

这是家庭影院部分的详细设计图。在这里我需要详细的进行规划,包括屏幕的尺寸,投影机的悬挂距离和高度等等,当然各种线材的埋设、音响设备的摆放都是非常重要的,尤其是音响的摆放,这需要进行多次的调整。当然还有天花板的吊顶,光线的遮挡和灯具的摆放、这些都会影响到最后的效果。由于恼人的电缆管道我的投影机位置不得不迁就它,横移了一段距离。
