随着当前移动网络的飞速发展,平板电脑、智能手机、笔记本等设备得以大范围普及应用。酒店作为商旅人士、游客的暂居场所,无线网络成为酒店服务内容不可或缺的一部分。


酒店无线覆盖的需求分析如下:

1、酒店内布局较规律,需满足各客房的无线全覆盖,无盲区;

2、酒店有线比较完善,AP采用86型面板设计,充分利用现有接线暗盒;

3、考虑酒店后期发展需求,网络设备应该具备良好的拓展性,支持满足后续WEB认证,短信认证,微信认证等多样化营销要求;

4、需满足无线终端移动过程中自动切换接入点,网络不断线,即无线漫游;

5、酒店装修高端,AP外形应美观大方,需支持PoE供电,满足消防及布线需求;

6AP支持统一管理、配置,并实时监控各AP工作状态,运维简便;

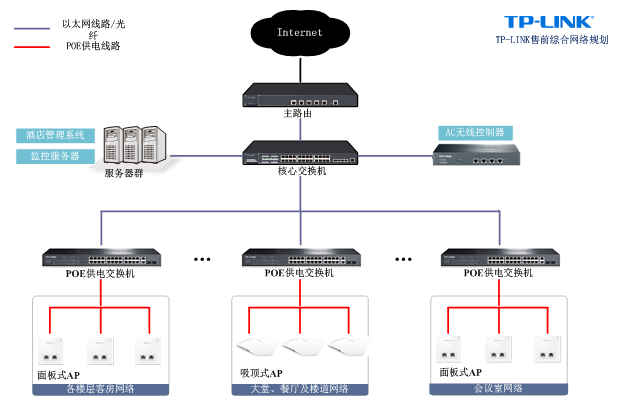

网络拓扑

安装部署

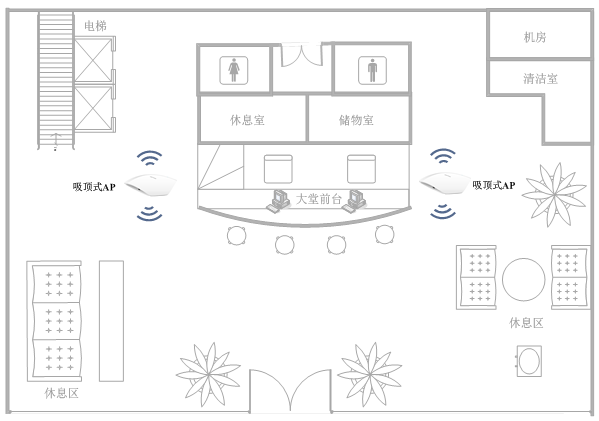

大堂相对空旷,阻隔物较少,吸顶式AP在空旷环境中覆盖直径20-30米,中小型酒店大堂可根据具体结构布置2-3AP即可,大型酒店大堂可酌情增加,如下图所示:

大堂AP布置

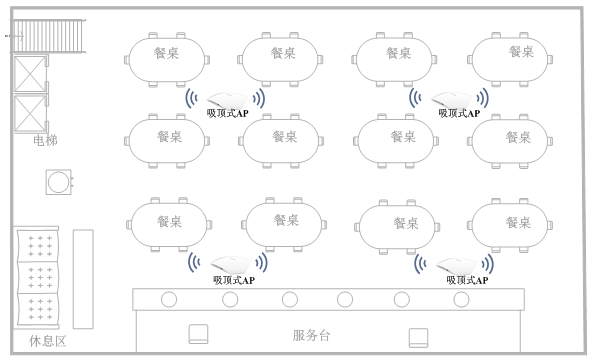

酒店餐厅相对空旷,阻隔物较少,可根据餐厅规模及吸顶式AP覆盖范围酌情部署,布点点位均匀分布,如下图所示:

餐厅AP布置

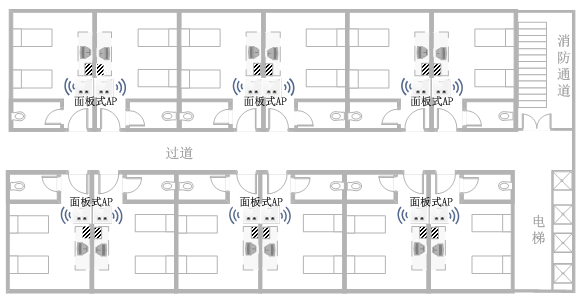

客房接入环境密集、墙壁阻隔较多,对无线信号的衰减相对较大,面板式AP推荐每个房间部署一台。如下图所示:

客房AP部署

方案特点

方案使用TP-LINK商用无线产品实现覆盖,采用无线控制器ACFIT AP的方式进行部署。有如下特点:

高可用性:AP采用专业天线,发射功率线性可调,可根据实际环境,合理调整AP发射功率,满足不同区域的覆盖需求。

灵活漫游:FIT AP无线部署架构,可设置不同AP发射相同的SSID,无线终端在同一VLAN下的不同AP之间移动时,可以在不同AP之间快速切换,实现跨AP二层快速漫游。

双频覆盖:吸顶式AP,支持11AC双频并发,最高无线速率可达1200Mbps,速度更快,接入客户端更多。

高扩展性:支持MAC认证、Portal认证等多种用户接入认证方式,可结合外置portal服务器和认证服务器实现短信认证,微信认证等多种认证方式。

便于部署:AP采用86型面板设计,美观大方,支持802.3af标准PoE网线供电,可直接替换原有网络面板,无需重新布线,不破坏房间原有装修,施工简单。

易管理性:FTT AP统一由无线控制器AC管理,自动发现并统一管理AP,可实时查看AP运行状态,方便网络管理和维护。


组建稳定、符合实际需求的无线网络,要求选择合适的组网设备。无线网络完整的解决方案包括路由器、交换机、PoE设备、APAC控制器等设备,由于规模、需求的不同,不同酒店网络方案中需要的设备也可能不同,TP-LINK提供了多样化的网络设备以满足差异化需求。


请根据不同的方案类型选择:

方案类型

产品类型

型号

产品描述

高性能方案

面板式AP

TL-AP450I-PoE

标准PoE、面板式,450Mbps无线,支持AC统一管理,外形美观大方。

吸顶式AP

TL-AP1750C-PoE

标准PoE、吸顶式,11AC双频并发,最高无线速率可达1750Mbps,外形美观大方,可接入更多无线客户端。

PoE交换机

TL-SG3424P

24个标准PoE供电口、千兆交换机,支持VLAN划分、IGMP SnoopingQoS等。

无线控制器

TL-AC1000

自动发现并统一管理AP,最多可管理1000AP,支持VLAN,支持MAC认证、Portal认证等多种接入认证方式。

经济型方案

面板式AP

TL-AP303I-PoE

标准PoE、面板式,300Mbps无线,支持AC统一管理,USB对外供电、外形美观大方。

吸顶式AP

TL-AP302C-PoE

标准PoE、吸顶式,300Mbps无线,支持AC统一管理,外形美观大方。

PoE交换机

TL-SL2226P

TL-SL1218P

24个标准PoE供电口、百兆交换机,支持VLAN划分、IGMP SnoopingQoS等。

16个标准PoE供电口、百兆交换机,即插即用,无需配置,使用简单方便。

无线控制器

TL-AC100

TL-AC200

自动发现并统一管理AP,最多可管理100/200AP,支持VLAN(注:TL-AC100TL-AC200不支持WEB认证,短信认证,微信认证等)。

无线覆盖选用产品可以灵活选择,以酒店环境为例,不同规格的酒店我们可以采用不同的产品,如:

中小型酒店:大堂、餐厅可以选用普通的单频吸顶无线AP,能够满足大部分区域的无线覆盖,满足基本使用;

高档大型酒店:大堂、餐厅可以选用双频吸顶无线AP,双频并发,抗干扰能力强,能接入更多的客户端,提供更良好网络体验。
