爱家维纳斯智能家居为别墅的设计方案

　　方案设计说明

　　一、项目简介

　　本方案是为广东潮州某别墅业主确保家庭财产安全和享受高科技的智能家居生活所设计。

　　本别墅住宅主体建筑和休闲花园占地面积约300多平方米。

　　本方案的基本设计思想是：综合运用现代科学技术，打造安全舒适现代家居环境。

　　本智能化工程基于爱家维纳斯公司的智慧家居服务器构建的平台，本次设计按系统功能可以划分为视频监控、防盗报警、环境监测、智能遥控、指纹门禁五个子系统，它们在智能平台管理下有机联动运行，而不是互不相干的独立系统。

　　二、方案设计单位简介

　　深圳市爱家维纳斯智能家居设备有限公司是一家专业从事智慧家居、安防产品研发、生产和销售的高新技术企业。我们勇于引领时代潮流，大胆创新，始终坚持走在电子高科技产品的前端。并注重结合国内实际，推出一系列更适合国内使用的智能家居、安防产品。为国人创造更舒适、便利、安全、个性化、人性化的家居生活环境。在立足本公司产品研发的基础上，长期与松下等国际知名企业建立了紧密的技术伙伴关系，实现了企业的跨越式发展，已通过了ISO14001、ISO9001、CE、CQC等各项认证，拥有多项实用新型专利，并先后获得政府频发的各项荣誉。

　　方案设计原则

　　一、要求

　　1、设计重点是室外周边的监控和防盗报警;

　　2、通过互联网可以对别墅住宅实施远程监控;

　　3、对别墅内房间设置火险自动报警以及环境监测系统;

　　4、别墅电器、灯光、窗帘自动或远程控制。

　　二、系统设计原则

　　1、强化智能家居概念，构建安防、智能化一体的有机系统;

　　2、满足业主对居家生活安全的高标准需求，打造智能家居系统;

　　3、功能强大，自动化程度高，无需专人职守，24小时不间断运行，稳定可靠。

　　智能家居系统配置

　　一、系统架构

　　1、本系统以室内主机为核心，构建智能化综合安全管理和远程控制体系。以互联网将将室内主机和各种报警终端以及电器控制终端有机连接。通过室内主机、PC机、手持智慧网关对所有设备实施操作管理。

　　2、系统遵循TCP/IP标准互联网通信协议和232(485)标准串行通信协议，另具有WIFI、3G、联网功能，在任何有网络的地方均可实现设备互动。

　　3、室内部局域网与智能家居网络相互兼容，并行运行，为本系统的远程网络控制提供信道。

　　4，所有智能家居系统产品内部协议向外开放，均有强大的软件支持，具有较好升级扩展功能。

　　二、系统平台配置

　　A、室内主机1台，为本系统的智能控制中心，集显示和控制所有设备。另有智慧照明、视频监控、安防报警、可视对讲、电动窗帘、环境境监测、智能遥控七大子系统，一起构成此别墅智能家居系统。

　　B、视频管理主机1台，即计算机，暂时放置在一层储藏间(实际情况可依据业主要求)，用手图像、视频、数据的存储记录、备份、刻录。通过家庭局域网连接互联网。

　　C、手持智能网关若干台。

　　D、家电总控器若干台。

　　E、39路遥控器若干台。

　　三，子系统配置

　　(一)、智能照明子系统

　　本系统实现别墅内所有灯光照明的智能管理。工作原理如图所示：

　　1、设备配置

　　本系统需要15个智能开关取替传统琴键式开关，分别控制别墅内所有照明灯光。

　　6个39路遥控器，分置于主要居室之内，用于遥控别墅内所有照明灯光。

　　2、功能说明

　　A、无需重新布线，适应任何负载及灯具，触摸式开关。

　　B、灯光软启动，亮度可调。

　　C、可以通过配套产品39路遥控器、家电总控制器实施遥控。也可以使用PC机、手持智能网关、手机对其进行远程控制。

　　D、具有场景设置功能，任意设置用户想要的场景。

　　E、本系统中智能开关具有停电自锁功能。

　　(二)、视频监控子系统

　　本系统负责别墅重要区域的监视。

　　1、设备配置

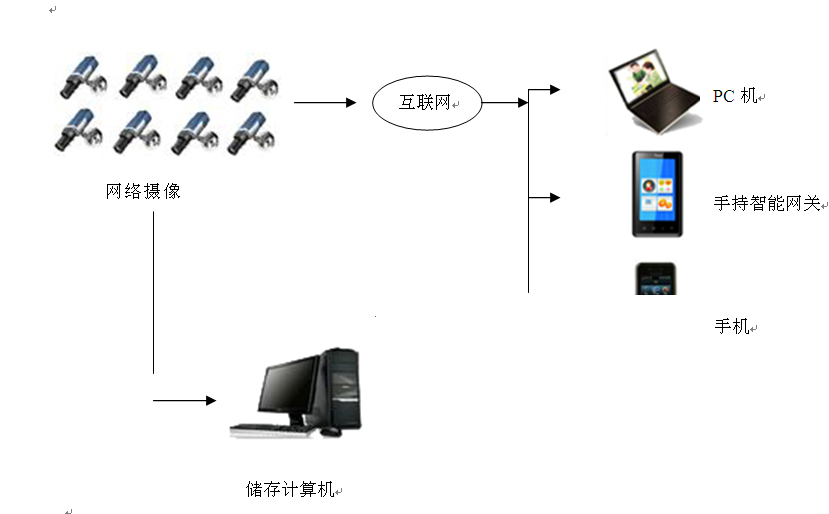

　　本系统设置8台网络摄像机，都是彩色红外摄像机，主要负责监控大门、车库及四周围墙。工作原理如图所示：

　　2、功能说明

　　A、全方位监视别墅主入口、车库和周边区域，室内主要监视重要区域。

　　B、每一路摄像机24小时不间断录像，用户可以根据自己需要将视频数据储存在计算机中。

　　C、通过互联网在全球任何可以上网的地方看到别墅上述监视区域。

　　D、与报警探测器联动，抓拍报警一瞬间的现场图片，并且发送要移动终端上，为准确判断警情提供充分的依据，并有效减少误报。

　　(三)、安防报警子系统

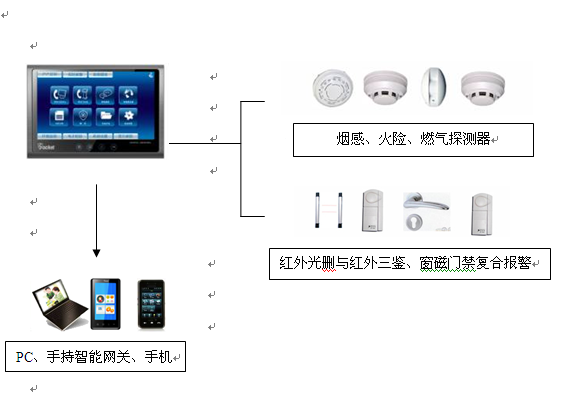

　　系统可设置4路有线防区、若干路无线防区接入家居智慧平台，如下图所示：

　　1、设备配置

　　室内报警(永久布防)：厨房设置无线燃气探测器1个和燃气切断阀1个，无线烟火报警器1个;所有卧室、衣帽间安装烟火探测器，共计8个。

　　老人房床头、卫生间设置有线紧急报警按钮，老人随身携带无线紧急报警按钮2个，确保老人健康需要;其他房间床头和卫生间都预留紧急按钮。

　　别墅周围：红外对射和摄像机联动报警，发送图片到移动终端上;门窗设置门(窗)磁报警器，玻璃破碎报警器。

　　上述报警设备共计：红外对射8对，燃气探测器+切断阀1个，烟火报警器8个，有线紧急报警按钮6个，无线紧急报警按钮2个，门(窗)磁报警器15、玻璃破碎报警器8只。

　　1个指纹门禁控制器与相应的电插锁(也可以是电控锁、电磁锁，根据实际需要选择)共同完成门禁管理，完全以指纹取代IC卡，对应的门内侧设手动开门按钮各1个。

　　2、功能说明

　　A、识别指纹，控制电控锁，另外可以通过室内主机、手持网关可以进行门禁管理。

　　B、指纹门禁控制器被非法拆卸时，立即报警;

　　C、具有胁迫报警功能

　　D、有人非法闯入周边围墙时、门窗被非法入侵、燃气泄漏、出现火警时，立即报警;

　　E、发出报警声、拨打预先设定的电话通知主人;

　　F、预先存储普通报警电话，不同种类的报警分别处理;

　　G、电话、互联网、触摸屏、遥控器共计4中设防、撤防手段;

　　H、与摄像机、灯光联动准确显示、报警的具体位置和报警性质。

page

　　(四)、可视对讲子系统

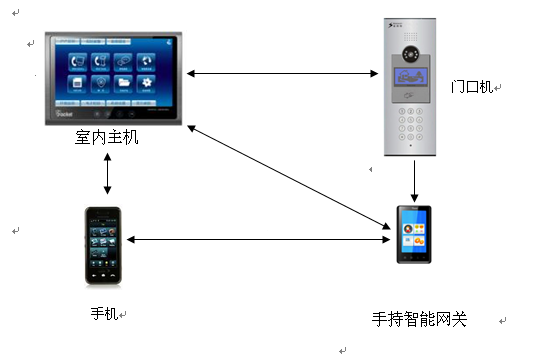

　　此系统可以实现门口机、室内主机、手持智能网关、手机间的可视对讲，工作原理如图所示：

　　1、设备配置

　　本系统需在别墅大门口安装门口机一部。

　　2、功能说明

　　A、门口机起到大门门禁兼门前区域监视功能。

　　B、门口机可以与室内主机，手持智能网关之间通过互联网实现可视对讲。

　　C、手机和室内主机之间可以通过互联网或3G网络实现可视对讲。

　　D、室内主机的手持智能网关之间可以能过互联网或3G网络可视对讲。

　　(五)、电动窗帘子系统

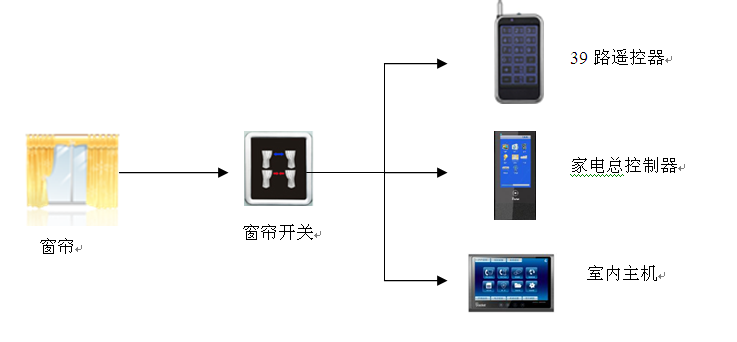

　　本系统使窗帘智能化，从而弥补传统手动窗帘的缺点和不足。工作原理如图所示：

　　1、 设备配置

　　9个智慧窗帘，以及开关。

　　2、 功能说明

　　1， 通过开关可以控制窗帘开合。

　　2， 窗帘开合度可任意控制。

　　3， 可以通过39路遥控器以及家电总控制器遥控窗帘。

　　4， 可以通过室内主机、手持智能网关控制遥帘。

　　(六)、环境监测子系统

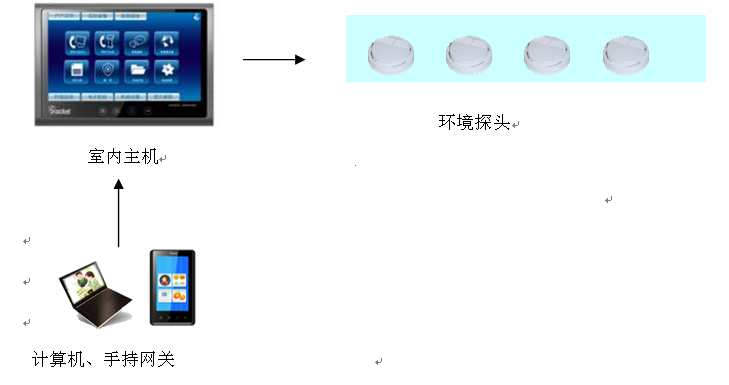

　　环境监测子系统是由室内主机和湿度探测器、温度控测器、甲醛探测器、一氧化碳探测器构成。探测器将探测到的信息集中显示到室内主机上，室内主机会自动向用户发出提示。

　　1、 设备配置

　　环境探头若干个，用于探测家居环境。

　　2、 功能说明

　　对使用者居住空间的环境状态24小时监测，一旦发现存在对健康不利的因素，

　　立即发出报警，提示用户作出应对。报警提示通过室内主机、PC机、和手持智慧网关发出，确保万无一失。

　　(七)、智能遥控子系统

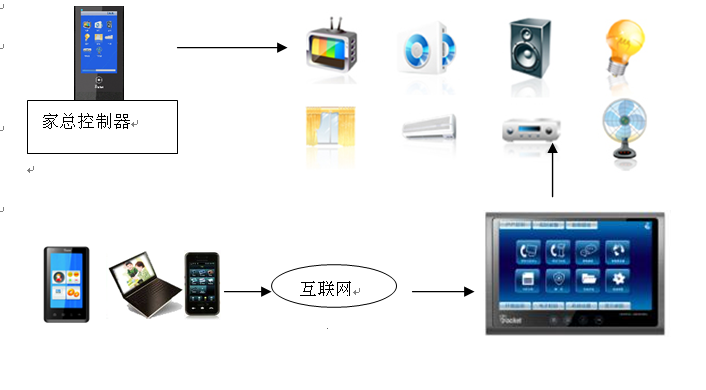

　　本系统原理上最多可以设置若干路无线电器管理设备，主要包括无线灯光控制器、无线窗帘控制器、无线——红外转换器(空调、电视)等，这些设备以无限通信方式接受家居智能中心的控制指令。如下图所示：

　　手持智能网关、计算机、手机

　　1、设备配置

　　智慧能开若干个，代替传统琴键开关。

　　家电总控制器两台，分置客厅与主卧。

　　39路遥控器若干个。

　　2、功能说明

　　39路遥控器可以对灯光行管理和遥控，家电总控制器近距离的控制电视、DVD、电扇、机顶盒、窗帘、空调、灯光、音响的工作状态和场景设置。也可以通过手智能网关、计算机以及手机远程控制。第三章 爱家维纳斯智能家居产品介绍

　　爱家维纳斯智能家居产品介绍

　　一、产品特点

　　爱家维纳斯智能家居服务器是爱家维纳斯有限公司最新推出的功能非常强大的智能家居平台，主要应用于别墅、别墅群等高档住宅，满足尊贵主人对确保家庭财产和生命安全、同时享受高科技带来的智能化生活的需求。

　　爱家维纳斯智能家居产品具有下列与众不同的特点：

　　1、一机多能，高度集成——不再是简单的系统集成，更不是小区智慧化的压缩版，真正只要一台壁挂式设备和一台外围终端接入设备就完成了八个子系统的全部功能。

　　2、精确定位，智能报警——不仅精确显示报警装置的地点位置、报警时间、报警性质，而且清楚地显示报警的一瞬间现场究竟发生了什么事，从而避免了由于误报给您带来地麻烦;采用复合报警模式，有效减少误报;报警电话可以按照普通报警电话、胁迫报警电话、系统故障电话等分类灵活设置;在网络条件许可的情况下，还可以与别墅群物业管理或者公安部门实现联网报警。

　　3、数据加密，保护隐私——采用双网关，用户可以自主设置访问权限，确保用户隐私不被侵犯。

　　4、远程监控，可靠稳定——本系统采取有效先进的方法使得远程监控功能稳定可靠，画面流畅。和互联网实现无缝连接，随时随地进行观测，不仅可以看到自己的住宅环境，还可以对报警系统、电器管理系统实施控制。

　　5、协义开放 一键可通——本智能家居系统内部协议全部开放，利于实现和其它厂家的有效合作，同是也让使用者在购买智能家居产品时有更宽松的自主选择权。本系统办求功能强大，操作简单，我们将产品的使用方法设计的更人性化，更形象化，不需要使用者花费太多精力去研究学习，我们提出“一指通”的概念，不论大人小孩都能轻松学会。

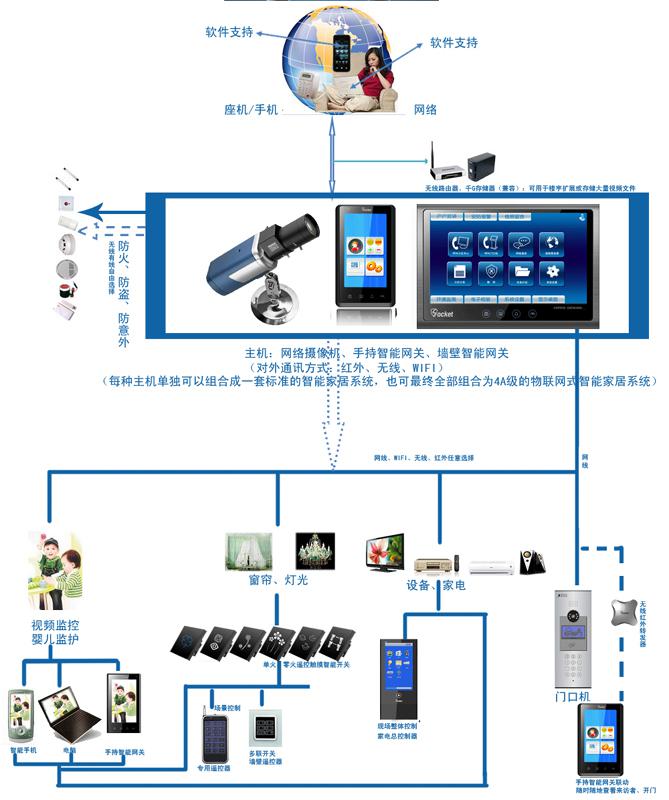

　　二、系统拓扑图

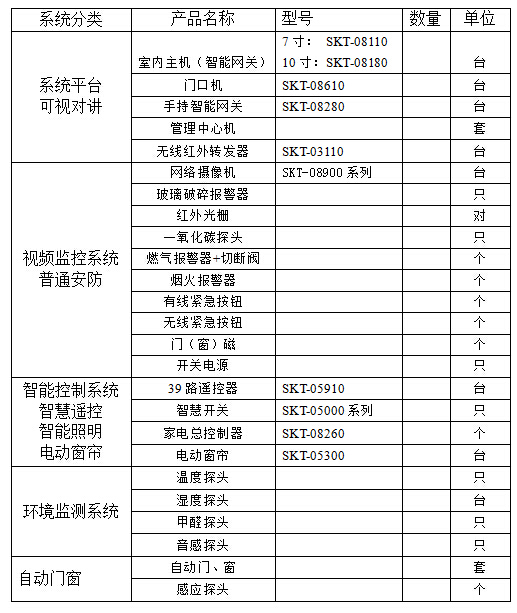

　　系统设备列表
