产品简介

多功能空调智控网关,可以将中央空调纳入到智能家居系统,从而方便地进行远程操作、定时控制,并可与其他智能设备形成智能联动,创建舒适便捷的生活环境。

目前可以支持大金、日立、东芝、三菱电机、海信、海尔、松下、约克、三菱重工、美的、LG、奥克斯、博世、格力等品牌的多联机空调系统。具体支持的机型信息,请与技术支持确认。

(一)产品外观及尺寸

产品外观及尺寸如下图所示,需要安装在室内,在确保信号不受干扰的前提下,隐蔽安装。


(二)设备组件说明


  1. (1) 液晶屏:显示是否通讯正常,显示正在控制空调的品牌和搜索到的空调室内机数量及本产品设备参数。


  2. (2) LED指示灯:工作状态指示灯。


  3. i) HBS:本品检测到空调通讯数据时点亮。正常运行时根据空调总线信号交互而闪烁。
    ii) STA:正常运行时搜索到空调不亮。

  4. (3) 按钮:实现对液晶屏显示内容的翻页,及一些参数的设置并可通过组合键实现不同的功能。


  5. (4) AIR CON端子排:根据协议通过不同接口。


  6. (5),(6),(7),(8) 其他接口一般用不到,如有需求可以咨询客服。


  7. (9) CONFIG 1 :拨码盘(红色)的功能是通过拨码选择需要使用的AIR CON的端。


  8. (10) CONFIG 2:拨码盘(蓝色)的功能是通过拨码对将要控制的空调品牌进行通讯参数匹配。


  9. (11) POWER接口:插孔及供电端子都可以供您接插电源。注意:电源规格为DC12V,如果使用不匹配的电源,可能会导致本产品损坏。




产品安装

(一)安装前的准备

  1. 确认空调系统处于上电状态,并排查所有接入集中控制的空调室内、外机是否全部上电。

  2. 确认空调系统经过空调厂商调试运转成功,无任何警报或异常。

  3. 确认空调室内机及对应的室外机的地址并记录(例如大金空调,每个内机都需要有编号,并且从00开始计数,连续不重复,如1-00,1-01,1-02,1-03,1-04)。

  4. 连接空调通信线,根据说明接相应的接口。

  5. 确定多功能空调智控网关的端口选择及通讯匹配:

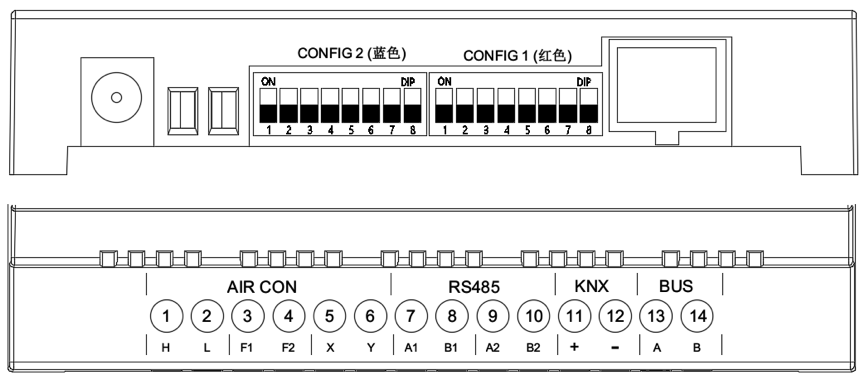

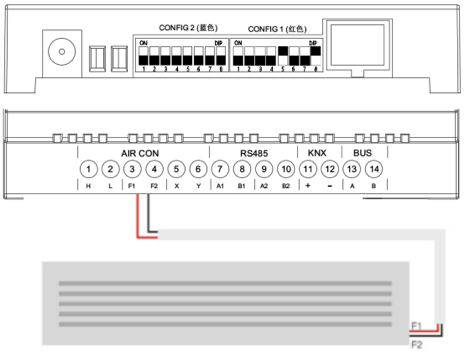

  6. 硬件端口及设置拨码盘结构如下图示意:


    功能: CONFIG 1(红色)为主端口,选择不同的端口,匹配不同的空调品牌。
    注意:出厂时已经调整好,随意更改会导致设备无法正常使用。

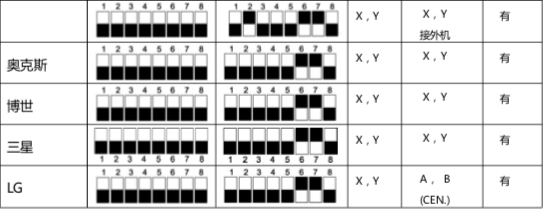

    CONFIG 2(蓝色)为通讯参数匹配是为了更好的跟空调系统通讯设置的。

    使用本产品请确保收到货时,拨码盘在正确的位置上:



(二)接线及注意事项

空调室内机与室外机的通讯线由空调施工方负责,与空调室内、外机之间的制冷剂铜管一样,它属于空调系统的一部分,无需弱电集成方考虑。

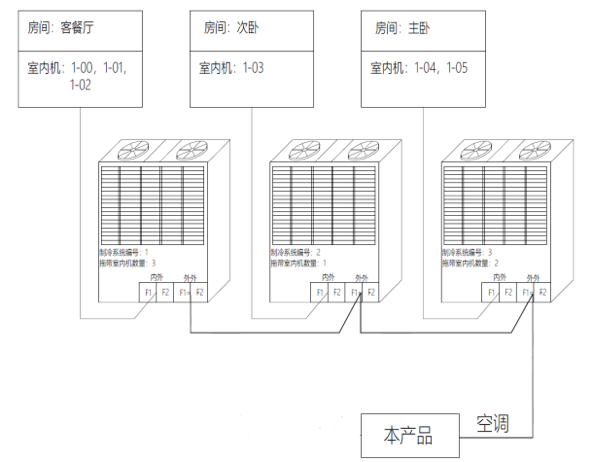

系统接线图(以大金空调为例)如下:


本产品通过2芯屏蔽双绞线连接到空调系统室外机或室内机上,进而与该空调系统内所有的室内机通讯,实施监控。从空调室外机到本产品的屏蔽双绞线要求线径0.75mm2以上,总长不超过100米,可由空调施工方预留或后期增设。本产品与弱电集成系统之间的通讯也采用双绞线或网线实现,该通讯线的参数要求及施工细节请根据模块与弱电集成系统之间的位置确定。

产品和空调上的接线柱(以大金空调为例)示意图如下:


接线操作的注意事项:

  1. 不同控制方式的输入端子接线端子不同。

  2. 使用设备自带电源或者正规厂家出品的DC12V电源。

  3. 如果接线错误的话,可能会引起本产品的损坏。

  4. 如果开着本产品的电源进行接线作业的话,可能会引起故障。所以在进行接线操作的时候务必请把本产品、空调的电源切断。

  5. 所有的信号线电缆请不要与电源线以及其它的信号线并排走线,可能会引起由于干扰而产生误动作。如果要并排走线的话,请保持和空调通讯的接线距离15cm,和其他接线距离30cm以上,或者将电缆接进铁制保护管并将保护管的一端接地。机箱必须进行D种接地。

  6. 错误地将电源线连接到信号端子的情况下,保险丝会烧断以保护印刷电路板。这个时候,请联系厂家,严禁私自拆卸维修。

(三)设备上电

  1. 接通DC12V电源,首先进入初始化状态,如下图:


  2. 初始化状态大概持续20秒,后进入“可触发复位状态”,此时LCD显示:“此时可长按SET 5秒复位”,一般不需要复位,等待20秒后自动跳过。


  3. 开始搜索空调,此时LCD显示“搜索空调中...”该过程持续时间与所接入空调品牌及内机数量有关,大约2-5分钟左右。


  4. 搜索完毕后,将显示信息页,可以通过上下键头切换页面。如下图:

  5.

  6.


  7. 空调运行异常时,液晶面板上显示本机运行中的位置会变成显示空调的故障代码字样及四位的数字代码,如下图。此时您需要将代码提供给客服处理。


  8. LED指示灯说明:
    通电后(DC12V电源)开始初始化并搜索空调,过程大概持续2-5分钟。当液晶屏显示出具体品牌和室内机数量的时候说明空调搜索完毕,此时HBS指示灯无规律闪烁(格力空调除外)。当搜索到0台设备,液晶屏会显示本机空调数量为0,STA指示灯亮起。
    注意:大金、东芝等需要对线控器手工编码的品牌空调,需要先完成线控器上的编码操作后,才能搜索到。

    HBS:本品检测到空调通讯数据时点亮。正常运行时根据空调总线信号交互而闪烁。


添加到智能家居系统


  1. 启动并登录APP,确保账户中已经添加了智慧中心。

  2. 添加新设备,选择空调智控器添加设备,开始配对。


  3. 长按设备上的set按键大约5秒左右,听到很轻的一声嘀即可松手。

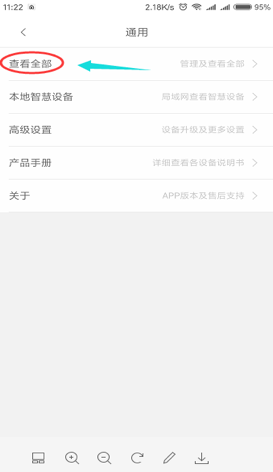

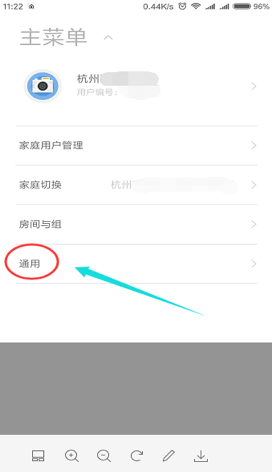

  4. 回到首页,点击左上角,点击【通用】:

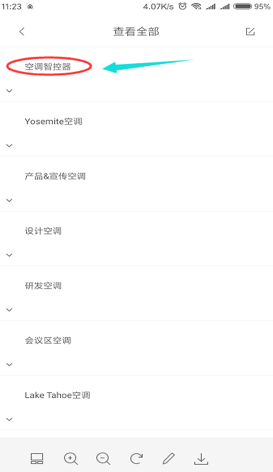

  5. 选择【查看全部】:


  6. 点开智慧中心:


  7. 点进空调智控器:

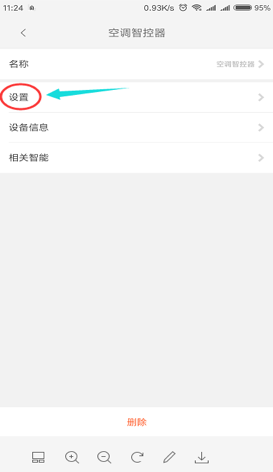

  8. 选择【设置】:

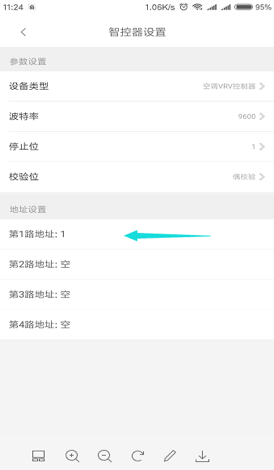

  9. 检查相关设置,然后从右往左滑动地址1:

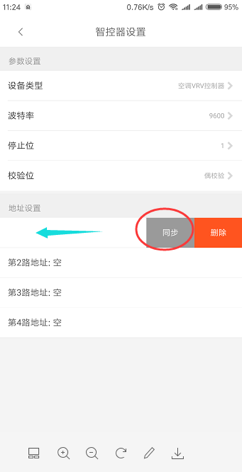

  10. 点击【同步】:

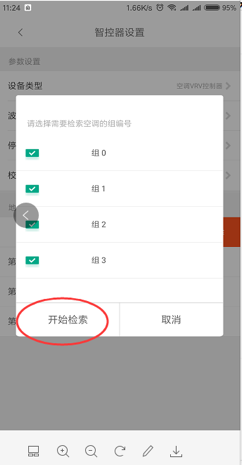

  11. 勾选所有分组,点击【开始检索】:


  12. 【完成】:


  13. 设备第一次同步上来会显示灰色图标,耐心等待1-10分钟左右即可,然后再对每个空调命名即可。


常见问题排查

  1. 一直保持复位中,并且有警报声

  2. Set按钮可能卡住了,可以把外盖打开先试一下,打开之前注意先把连接线都松开,以免扯断。

  3. 一直保持初始化中

  4. 设备版本可能过低,请联系客服,把设备上的二维码ID拍照发给客服,并且找一根可以上网的网线,直接插在设备上,等客服处理完毕之后,重启几次,触发升级,升级完成之后,拔掉网线,再次重启即可。

  5. 配对的时候出现比较大的报警声

  6. 设备版本可能过低,参考上面问题的处理办法。

  7. 发现拨片不在对应的空调型号上

  8. 跟客服确认发货是否正确,如果正确,将拨片小心的拨到相应位置即可,若依然无法使用,联系客服,参照上面问题的方式处理。
